建設・土木現場における点群データの基礎知識とデジタル化の背景

国内の建設・土木業界では、長らくアナログな測量が主流でしたが、近年はドローン技術の普及により、現場の状況を三次元の点群データとして記録する手法が急速に広まっています。

点群データとは、構造物や地形を三次元の座標（X・Y・Z）と色の情報を持つ膨大な点の集まりとして表現するものです。それぞれの点には正確な位置情報があり、実物とほぼ同じ形状をデジタル上に再現できます。

従来の写真は見た目の記録には適していますが、距離や面積、体積を正確に測るには別途手作業での計測が必要でした。一方、点群データは位置情報を含んでいるため、画面上で任意の二点を指定するだけで正確な距離を測れます。

この「計測できるデジタル記録」により、土木の現場では寸法ミスや計測漏れを防ぎ、後からの再調査が不要になります。特に広大な造成地やインフラ点検では、従来かかっていた時間や人手、安全対策にかかるコストを大きく削減できます。

こうした理由から、ドローンによる点群データの活用は、安全かつ効率的に現況を把握できる手法として、多くの企業で導入が進んでいます。

写真測量とレーザー測量の技術的差異と現場への適応

ドローンを用いて点群データを構築する手法には、大きく分けて「写真測量（SfM：Structure from Motion）」と「レーザー測量（LiDAR：Light Detection and Ranging）」の二種類が存在します。これらは物理的な原理が異なるため、現場の状況や求める成果精度に応じて適切に使い分けることが求められます。

写真測量（SfM）の仕組みと特性

写真測量は、ドローンで対象物をオーバーラップ（重複）させながら多数撮影し、その画像間の視差を利用して三次元形状を計算する手法です。この手法の最大の利点は、導入コストの低さです。高解像度カメラを搭載したドローンがあれば、専用の解析ソフトを組み合わせることで精度の高い点群データを作成できます。

特に現況調査の現場では、表面のテクスチャ（見た目）が重要視されるため、写真から生成される着色点群は非常に視認性が高く、発注者への説明用資料としても適しています。ただし、写真に写っているものしかデータ化できないため、樹木に覆われた地表や、草木が密集している場所の地形を正確に把握することには向いていません。

レーザー測量（LiDAR）の仕組みと特性

一方、レーザー測量はドローンからレーザー光を照射し、対象物に当たって跳ね返ってくるまでの時間を計測することで距離を特定する手法です。LiDARの最大の特徴は、植生の透過性にあります。レーザーの一部は枝葉の隙間を縫って地面に届くため、森林地帯や法面、草むらであっても正確な地表の点群データを取得できるのが利点です。

また、レーザー測量は自ら光を出すため、日照条件に左右されにくいという特性もあります。夕暮れ時や影の多い場所でも安定したデータ取得が可能です。

ドローン点群データ測量で活用されるDJI Matrice 4E｜高精度写真測量の特徴

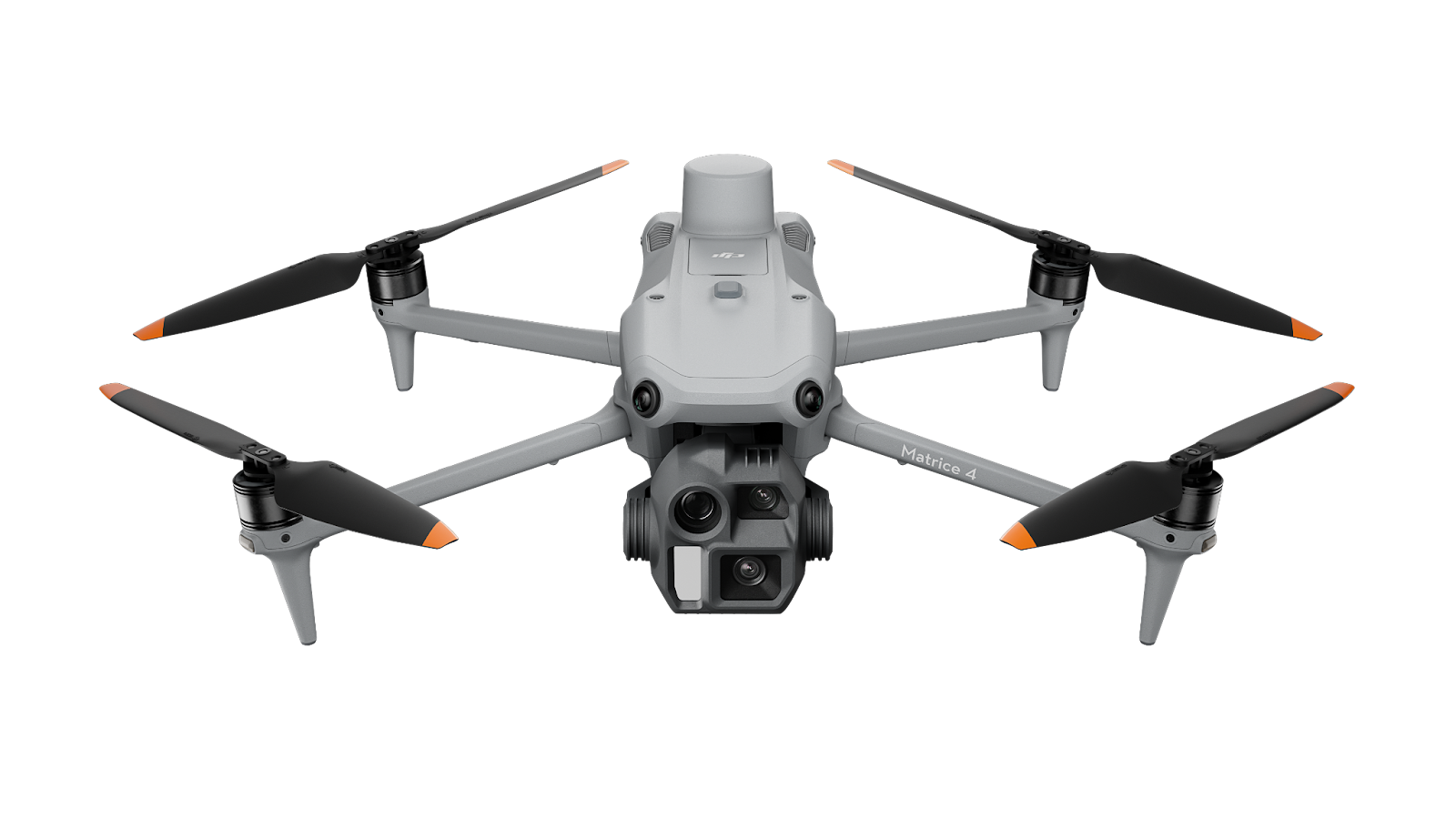

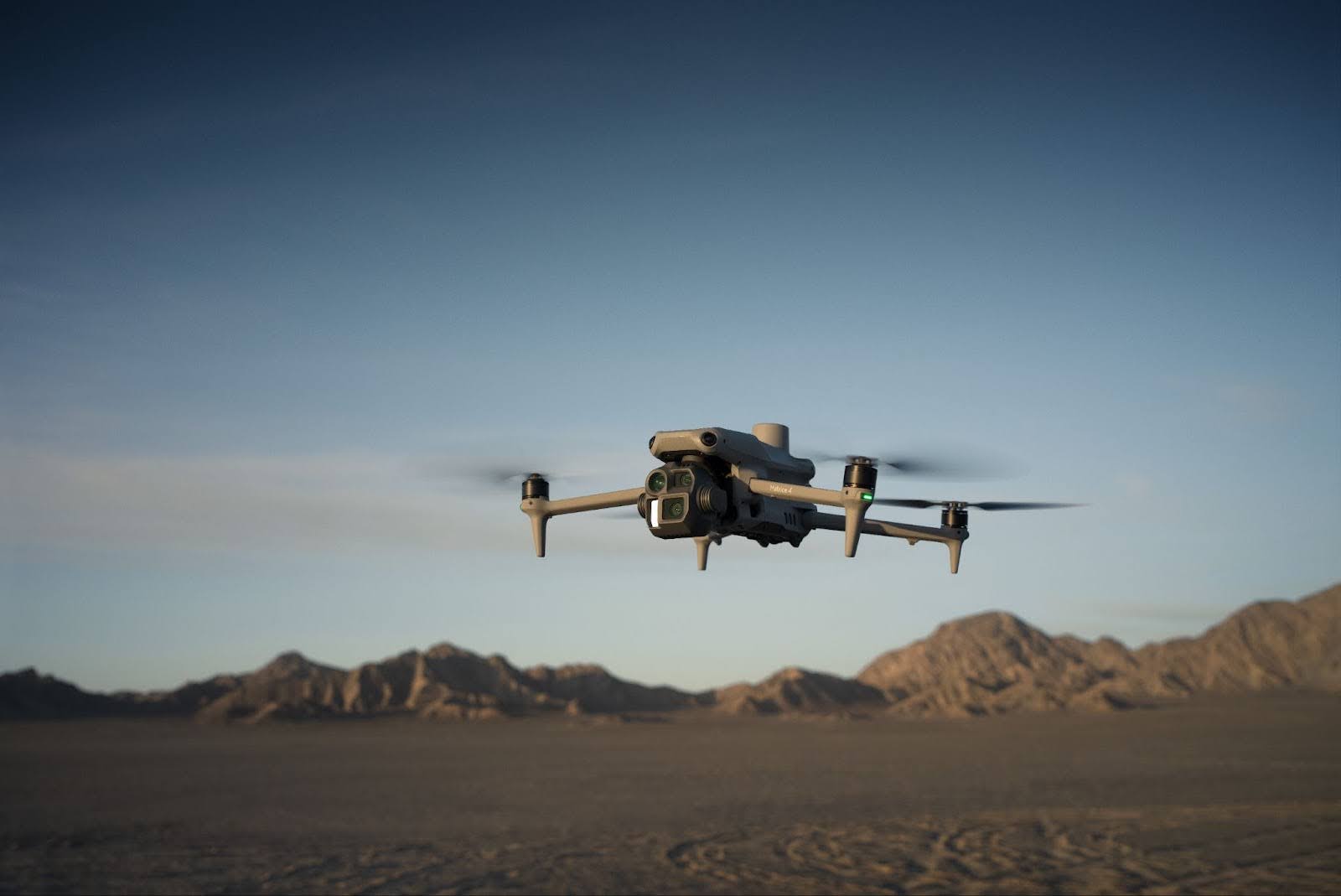

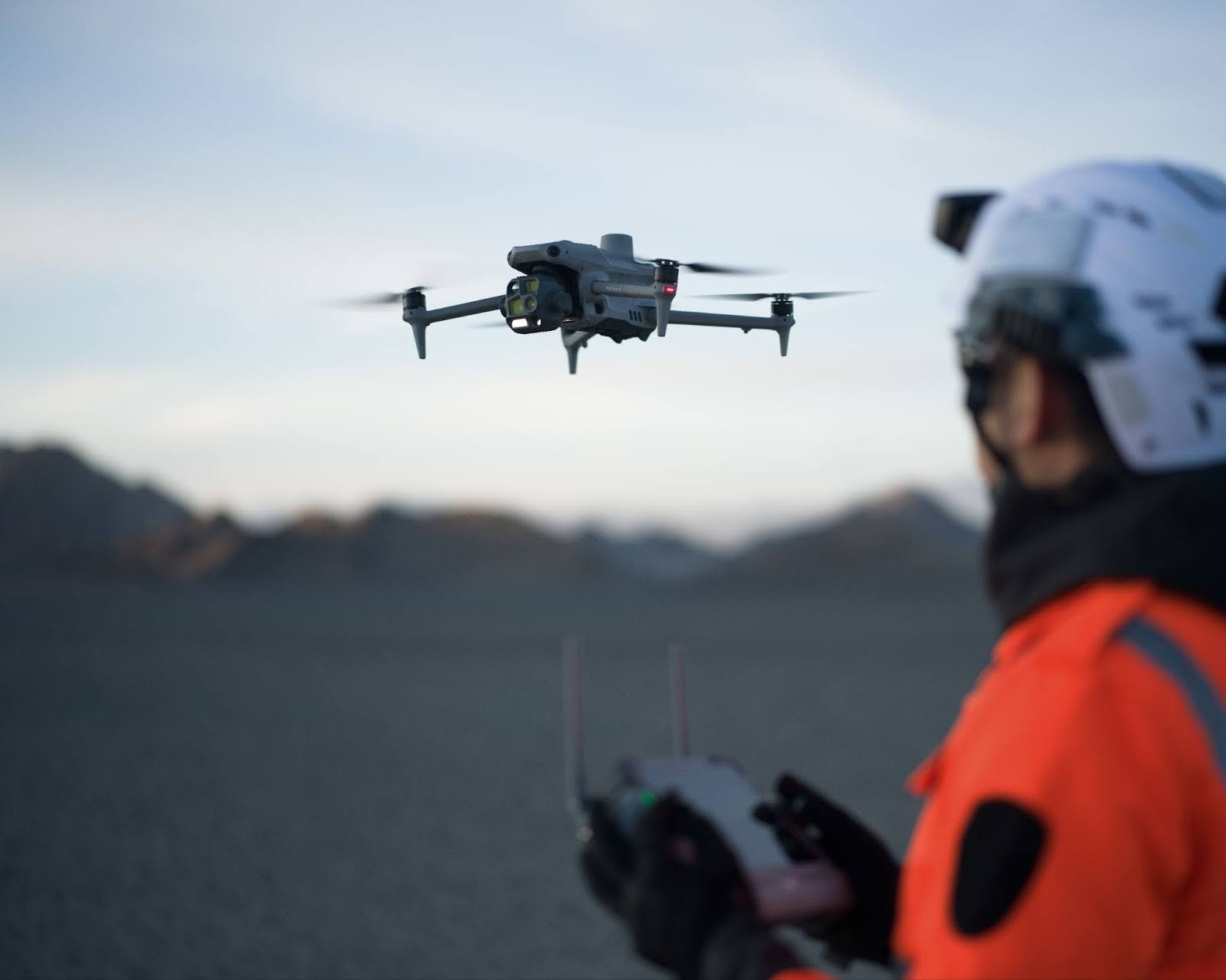

現在のドローン測量において、最も進化した機体の一つが DJI Matrice 4E (M4E)です。この機体は、公共測量からインフラ点検まで幅広く対応できる性能を備えています。

メカニカルシャッターがもたらす歪みのないデータ

M4Eの広角カメラには特筆すべき「メカニカルシャッター」を採用しています。一般的なドローンの電子シャッターでは、移動しながら撮影すると画像に「ローリングシャッター歪み」が生じ、点群データの精度を低下させます。M4Eはメカニカルシャッターにより、この歪みを排除し、高速で飛行しながらでも正確な三次元復元が可能な画像を収集できます。

RTKモジュールによるセンチレベルの測位

内蔵のRTKモジュールにより、ドローンの現在位置を数センチメートル単位で特定できるようになります。これにより、土木測量において従来は現場に多数設置しなければならなかった標定点（GCP）の数を大幅に減らすことができ、現地での作業時間を短縮します。

ドローンLiDARによる点群データ取得｜DJI Zenmuse L3の特徴

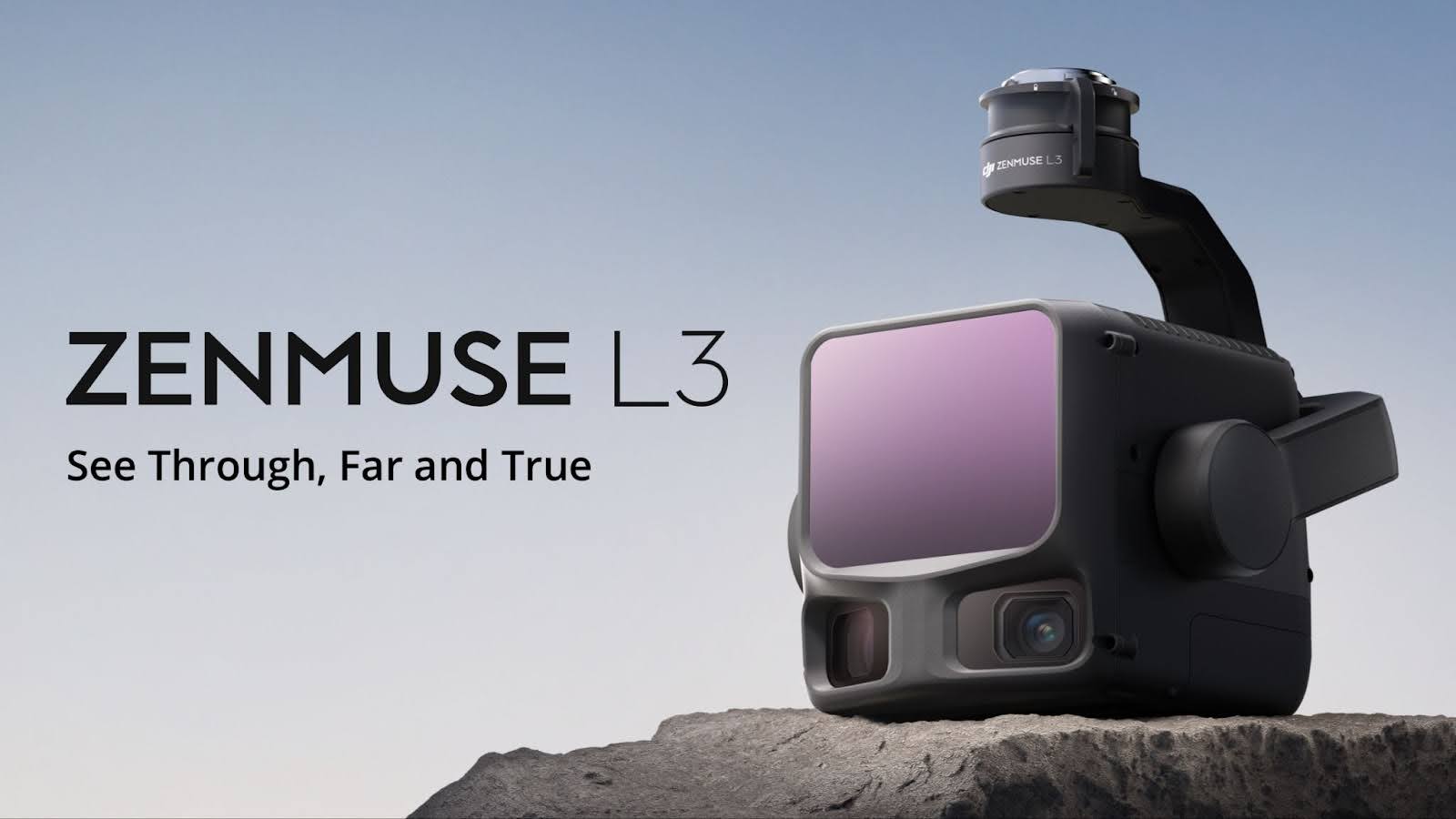

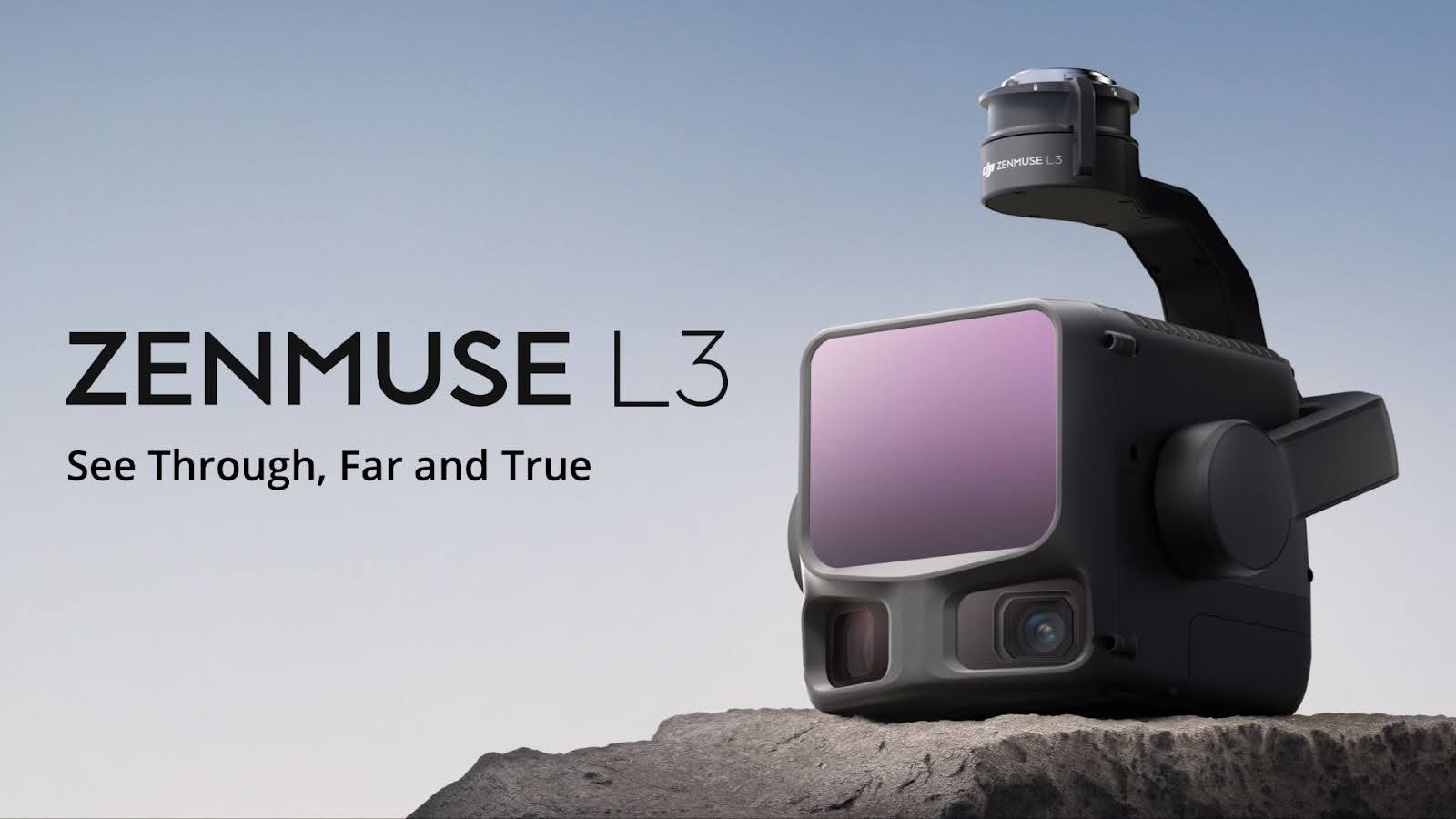

より高度な測量ニーズに応えるために開発されたのが、DJI Zenmuse L3 です。これは、ドローン搭載型LiDARシステムの常識を覆す効率性と精度を両立させた製品です。

卓越した透過性と点群密度

DJI Zenmuse L3は、先代モデルと比べて取得できる点群データの量や計測精度などのスペックが向上しており、より高密度で精度の高い点群データを取得できます。複数回のリターン（反射波）に対応しているため、一本のレーザー光が枝葉に当たって戻ってくるだけでなく、その下の地面まで到達して戻ってくる複数の反射を正確に捉えることができます。これにより、樹木が密集した現場でも、地表面データを極めて高密度に抽出できます。

垂直・水平ともに高い計測精度を実現しており、一回の飛行で広範囲をカバーできる効率性も備えています。また、RGBカメラの性能も向上しており、点群データに写真の色情報を重ねる「カラー化処理」も高速かつ鮮明に行えます。

参考：DJI Zenmuse L3　スペック

ドローン点群データを解析するソフト｜DJI Terraのデータ処理プロセス

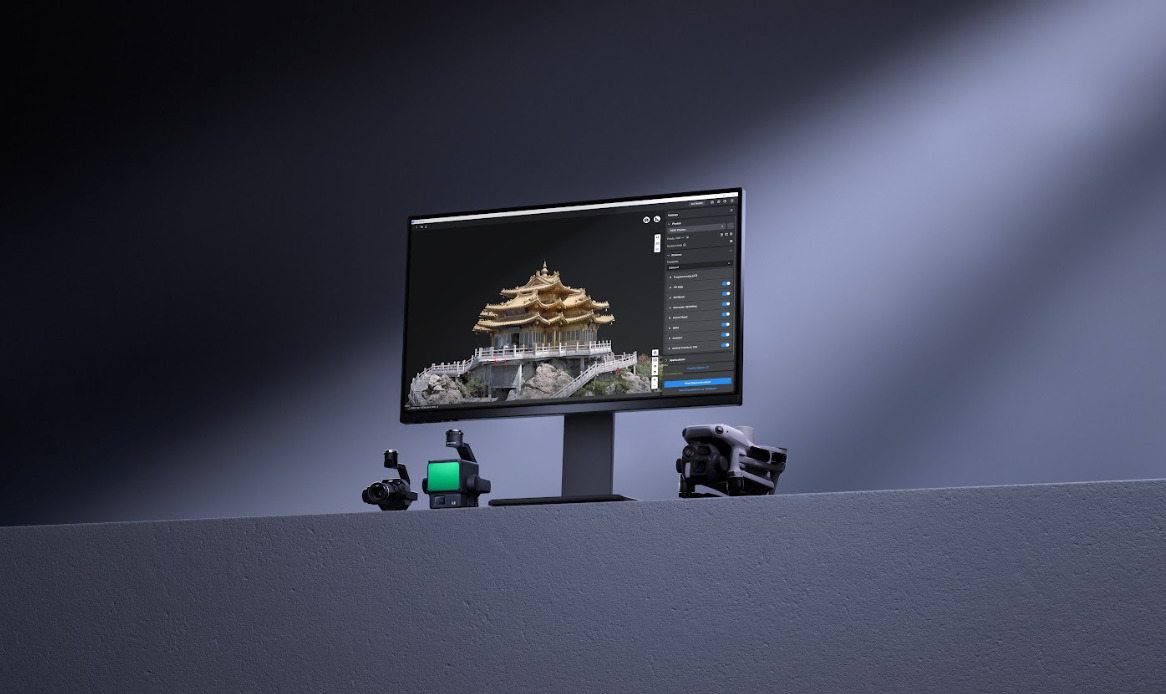

ドローンで撮影した大量の画像やLiDARで取得したデータは、解析ソフトウェア「DJI Terra」で処理することで、初めて業務に使える点群データへと変換されます。

DJI Terra の処理フローと推奨環境

DJI Terraでのデータ処理は、インポート、パラメータ設定、再構築開始というシンプルな手順で進められます。LiDARデータの場合、点群の着色やノイズ除去、精度の調整などを自動で行い、三次元モデルやオルソ画像を生成します。この解析作業には高度な計算能力が求められるため、推奨されるPCスペックを確認し、効率的に処理を行うことが重要です。

標定点の活用と精度管理のポイント

点群データの絶対精度（実際の地球上の位置との一致度）を保証するためには、現場に配置した標定点の情報を解析に反映させることが重要です。DJI Terraでは、これらの標定点を容易に紐付ける機能があり、公共測量などの厳格な精度が求められる案件にも対応可能です。

ドローン点群データ測量の作業フロー｜計画から納品までの流れ

ドローン測量を高い精度で遂行し、公共測量の基準を満たすためには、体系化された作業手順を遵守することが重要です。

Step.1：事前準備（計画策定・法令確認）

測量の成果は準備段階で決まります。まず、計測対象範囲の形状や周囲の障害物を確認する現地踏査を行います。その上で、適切な地上画素寸法（GSD）を確保するための飛行高度や、画像同士の重なり具合を示すオーバーラップ率を設定した飛行ルートを作成します。i-Constructionの基準では、進行方向90％以上、隣接コース60％以上のラップ率が推奨されることもあります。

あわせて、航空法に基づく特定飛行の許可申請や、土地所有者、関係機関への調整を行います。

参考：国土交通省　空中写真測量（無人航空機）を用いた出来形管理要領（土工編）（案）

Step.2：地上準備（標定点・検証点の設置）

三次元データの位置精度を担保するために、地上に標定点と検証点を設置します。

・標定点： ドローンのGNSS誤差を補正し、絶対座標を確定させる基準点。
・検証点： 完成したデータの精度を最終チェックするための独立した点。

設置のポイントは、測量範囲を囲む四隅と中央に、バランス良く均等に配置することです。地形に高低差がある場合は、最も高い場所と低い場所の双方に設置することで、垂直方向の精度が向上します。

Step.3：撮影（ドローンによる自動航行撮影）

準備が整い次第、自動航行でドローンを飛行させます。手動操縦ではなく自動操縦を用いることで、撮影漏れや重複率の不足を防ぎ、均一な品質のデータを収集できます。

Step.4：現場での品質管理（データ確認と再撮影）

飛行終了後、撤収する前に必ずその場でデータの品質を確認します。画像のピンボケ、露出不足、予期せぬ障害物の映り込みがないかをチェックします。送信機上で簡易的な点群データを生成できる機能を活用すれば、撮り漏れをリアルタイムで判断でき、後日の再出向という大幅なロスを防ぐことが可能です。

Step.5：データ解析（三次元形状復元計算と点群編集）

収集したデータをDJI Terra等に取り込み、解析を行います。

・SfM処理： 大量の画像から三次元の位置関係を算出。
・点群フィルタリング： 工事車両、樹木、ノイズなどの不要な情報（異常点）を除去。

地表面のみを抽出したグラウンドデータを生成することで、正確な断面図作成や土量計算が可能になります。

ドローン点群データを土木現場で活用するメリット

点群データの導入は、単なる技術的な興味にとどまらず、業務効率化と利益に直結する具体的なメリットをもたらします。

危険箇所の安全確保とコスト削減

崩落の危険がある法面や足場の悪い現場でも、ドローンなら離れた場所から安全に計測可能です。作業員が危険な場所に立ち入る必要がなくなるため、現場の安全性が飛躍的に向上し、安全対策にかかるコストも抑制できます。

迅速かつ正確な見積作成による成約率の向上

点群データは「距離」や「面積」の情報を持っているため、複雑な形状の構造物であっても、数クリックで正確な数量を算出できます。手作業による計測ミスがなくなるため、根拠のある数値に基づいた精緻な見積書を発注者に提示できます。他社よりも早く、かつ正確な提案を行うことは、競合他社との差別化において有効な武器となります。

土量計算と進捗管理の効率化

土木工事を伴う現場では、掘削や盛土の量を管理する「土量計算」に点群データが威力を発揮します。ドローンで撮影して点群化し、設計データと比較することで、日々の進捗を正確に把握できます。従来、数人がかりで数日かけて行っていた測量作業が、数時間で完了するため、大幅な人件費の削減が可能になります。

ドローン点群データ導入のポイント｜費用対効果と検討の考え方失敗しないための導入検討と費用対効果の考え方

ドローン点群の導入には機材やソフトのコストがかかりますが、その投資をいかに回収するかという視点が重要です。

自社運用と外注の損益分岐点

月に数件程度の調査であれば外注も一つの方法ですが、月間3〜5件以上の案件を抱える業者であれば、内製化（自社運用）した方が1件あたりのコストは安く抑えられます。長期的な視点で見れば、自社にノウハウが蓄積され、スピーディーな対応が可能になるメリットは計り知れません。

デジタル活用の定着を支えるサポート体制

高性能な機体を購入しても、現場で使われなければ意味がありません。導入時には、操作講習だけでなく、不具合時の代替機対応や法令改正への対応など、継続的なサポートを提供しているベンダーを選ぶことが重要です。弊社では、国家資格に対応した講習サービスも提供しており、組織としての技術定着を支援しています。

運用時に守るべき法規制と現場周辺への配慮

ドローンをビジネスで活用するには、法令遵守が絶対条件です。住宅密集地での飛行や目視外飛行などには、国土交通省への許可申請が必要です。また、機体の登録制度やリモートIDの搭載、飛行日誌の記録も義務付けられています。万が一に備え、賠償責任保険への加入も欠かせません。

撮影前には近隣住民への周知を行い、ドローン計測を行う旨を告知することがトラブル防止のポイントです。点群データを作成する過程で、第三者の顔などが映り込んだ場合は、適切にマスキング処理を施すなどの配慮が求められます。

まとめ｜ドローン点群データが現場にもたらす価値

ドローンで取得する点群データは、土木の現場で長年課題とされてきた「安全性」「コスト」「精度」の問題を同時に解決できる手段です。DJI Matrice 4EやZenmuse L3などの高性能なハードウェアに、DJI Terra のような解析ソフトを組み合わせることで、現場の情報を精密なデジタルデータとして記録できます。

重要なのは、最初から完璧な仕組みを目指すのではなく、写真測量など導入しやすい方法から段階的に始めることです。
テクノロジーをうまく活用する企業は、将来にわたって選ばれる存在となります。ドローンによる点群データを活用し、安全で効率の良い現場づくりを進めていきましょう。
